Intervallo di pressione e configurazione di sicurezza: una lista di controllo del tecnico sul campo per la selezione del compressore

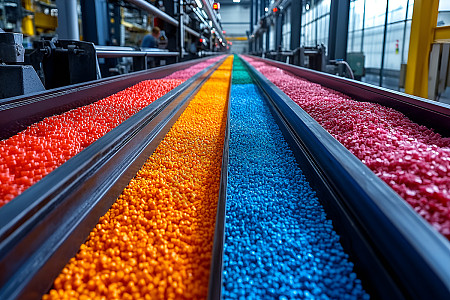

Lo scorso trimestre sono stato chiamato in uno stabilimento di plastica in Tailandia. La loro linea di produzione era ferma da 18 ore. La causa principale? Un compressore d'aria a vite che funzionava perfettamente da tre anni si è improvvisamente bloccato durante la notte.

Quando ho estratto i tronchi, era scattato l'allarme di alta temperatura, ma il sensore termico non è mai stato collegato al circuito di arresto di emergenza. Il compressore continuò a funzionare finché il rotore non si saldò all'involucro.

Quell'incidente non è stato un guasto alla macchina. Si è trattato di un errore di configurazione.

Nel corso degli anni ho visto storie simili in tutto il mondo, dai siti petrolchimici in Medio Oriente agli impianti di trasformazione alimentare in Europa. Il filo conduttore è raramente il tipo di compressore. Si tratta quasi sempre di una svista nella configurazione di sicurezza relativa alla pressione operativa effettiva.

Questa guida non è un articolo teorico. Si tratta di una pratica lista di controllo tratta da guasti reali, che copronocompressore d'aria a vite, pistone ad alta pressione e unità centrifughe, in modo da poter abbinare gli strati protettivi giusti al vostro intervallo di pressione specifico.

Intervallo di bassa pressione (fino a 15 bar/220 psi): i rischi nascosti nei sistemi "semplici"

Questa è la fascia di pressione più comune e lacompressore d'aria a vitedomina questo spazio. Poiché questi sistemi sono percepiti come “standard”, molti operatori ritengono che la protezione di base sia sufficiente. In pratica, vedo tre lacune ricorrenti:

1. Logica della temperatura, non solo interruttori termici

Molti compressori a vite del modello base utilizzano un semplice interruttore termico bimetallico. Scatta a 120°C, ma a quel punto l'olio è già cotto. Un compressore d'aria a vite configurato correttamente dovrebbe includere un sensore RTD PT100 con un interblocco logico cablato, non solo un allarme software nel PLC. Il controller deve interrompere fisicamente l'alimentazione a 110°C e richiedere un ripristino manuale. Questa singola funzionalità previene il 70% dei guasti prematuri del rotore che riscontro a livello globale.

2. Monitoraggio della pressione differenziale attraverso il filtro dell'olio

Un filtro dell'olio intasato affama i cuscinetti. La maggior parte dei gruppi compressori monitora solo la pressione di scarico finale. Ma ben specificatocompressore d'aria a vitedovrebbe avere un interruttore delta-P sul filtro dell'olio. Quando il differenziale di pressione supera 2,5 bar, il controller dovrebbe segnalare un avviso di servizio prima che la valvola di bypass si apra e circoli olio non filtrato. Si tratta di un componente aggiuntivo a basso costo che si ripaga con una revisione evitata.

3. Protezione di fase e verifica della rotazione

Ho riscontrato danni da rotazione inversa in Indonesia, Nigeria e Brasile, sempre dopo una riconnessione elettrica del sito. Un compressore a vite correttamente configurato deve includere un relè di sequenza fasi che impedisca fisicamente l'avvio se la rotazione non è corretta. Questo non è facoltativo; è uno strato fondamentale che dovrebbe essere specificato in ogni ordine di acquisto.

Per impieghi a bassa pressione, un compressore d'aria a vite a doppio lobo con queste tre protezioni offre il miglior equilibrio tra affidabilità e sicurezza. Non accettare un pacchetto privo di protezione termica e di fase cablata, indipendentemente dal vantaggio di prezzo.

Intervallo di media pressione (15–40 bar / 220–580 psi) — Gestione delle cascate termiche nei compressori a pistoni

Non appena si superano i 15 bar, il mercato si sposta verso i compressori a pistoni multistadio. La sfida per la sicurezza qui non è solo il contenimento della pressione, ma la gestione del gradiente termico.

Alcuni anni fa, ho indagato su un incendio avvenuto in uno stabilimento di preforme PET in India. Un compressore a pistone a due stadi ha subito un intercooler bloccato. La temperatura di scarico del secondo stadio è salita a 230°C, accendendo i depositi carboniosi nella valvola di scarico. La fiamma ritornò nel basamento.

L'indagine ha rivelato che il compressore monitorava solo la temperatura di scarico finale. La fase intermedia non aveva alcuna protezione indipendente.

Per le unità a pistone a media pressione, consiglio tre livelli di sicurezza non negoziabili:

•  Monitoraggio indipendente della temperatura su ogni fase di compressione.Ogni scarico del cilindro deve avere la propria termocoppia e il PLC deve attivare un arresto se una qualsiasi fase supera il limite di progettazione, non solo l'uscita finale.
• Valvole di sicurezza meccaniche con indicatori luminosi.Nei servizi ad alta pressione, le valvole di sicurezza possono sollevarsi e riposizionarsi ma non riescono a chiudersi completamente, causando microperdite. Specificare valvole con leva di sollevamento e indicatore visivo in modo che gli operatori possano verificare se la valvola ha scaricato. Ciò è particolarmente importante nei siti remoti o non presidiati.
• Scarichi condensa automatizzati con backup manuale.L'umidità è inevitabile nella compressione a media pressione. Gli scarichi automatici falliscono: ho visto le bobine dei solenoidi bruciarsi in ambienti umidi. Ogni scarico automatico deve essere supportato da una valvola di isolamento e scarico manuale, con una procedura scritta per il controllo manuale settimanale.

Intervallo di alta pressione (superiore a 40 bar/580 psi): lo standard API come riferimento

Per le applicazioni che superano i 40 bar (stazioni di rifornimento di gas, test di tubazioni o aumento di azoto ad alta pressione) la configurazione di sicurezza passa dalle migliori pratiche ai codici tecnici. In questo ambito il compressore a vite viene utilizzato raramente; subentrano unità a pistone o membrana. Tuttavia, i principi di sicurezza si sovrappongono.

In base ai requisiti delle tubazioni API 618 (compressori alternativi) e ASME B31.3, ecco cosa deve includere ogni pacchetto ad alta pressione:

1. Doppia protezione da sovrapressione in serie.Una sola valvola di sicurezza non è sufficiente. La configurazione dovrebbe includere una valvola di sicurezza primaria impostata al 5% sopra la pressione operativa e una valvola secondaria impostata all'8%, che scarica verso un collettore di sfiato sicuro. Questa ridondanza ha impedito rotture catastrofiche in due stabilimenti con cui ho lavorato negli Stati Uniti.

2. Monitoraggio delle vibrazioni e della caduta dell'asta.I compressori a pistoni ad alta pressione sono sottoposti a notevoli sollecitazioni meccaniche. Lo consiglio vivamente

•  Sonde di prossimità su ciascuna guida della traversa per rilevare l'usura dell'anello pilota
•  Trasduttori di vibrazione su ogni testata, con logica di spegnimento se la velocità supera i 25 mm/s

3. Pressione dell'olio del basamento con arresto basso.Nel servizio ad alta pressione, la pressione dell'olio sostiene i cuscinetti e aziona anche gli scaricatori di controllo della capacità. È obbligatorio un pressostato dell'olio basso che spenga immediatamente il conducente: non una spia, ma un relè di spegnimento fisico.

Compressori centrifughi: la protezione contro le sovratensioni è la protezione del personale

I compressori centrifughi funzionano a velocità molto elevate, spesso con giranti di grandi dimensioni. L’evento più pericoloso per la sicurezza non è la sovrapressione, ma il sovraccarico.

Quando un compressore centrifugo ha un picco, il rotore può spostarsi assialmente di diversi millimetri in millisecondi. La vibrazione risultante può rompere la tubazione di scarico. Ho visto un evento di sovratensione in un impianto chimico europeo tagliare una flangia in acciaio inossidabile da 10 pollici.

Per le unità centrifughe, queste caratteristiche di sicurezza non sono negoziabili:

•  Controllo anti-pompaggio con valvole di scarico ad azione rapida dedicate.Il tempo di risposta della valvola deve essere inferiore a 1 secondo. In fase di specifica richiedere al fornitore il rapporto di prova di risposta al gradino della valvola. Se non possono fornirlo, consideralo un campanello d'allarme.
•  Monitoraggio della posizione assiale (usura dei cuscinetti reggispinta).È necessario installare due sonde di prossimità indipendenti che misurano lo spostamento dell'albero. Se il movimento assiale supera 0,3 mm (a seconda del design del rotore), il sistema deve avviare un arresto controllato prima che i cuscinetti reggispinta si guastino.
• Tenute per gas secco con monitoraggio del flusso di sfiato.Per le applicazioni con gas pericolosi, le tenute tandem per gas secco sono standard. Ma la vera sicurezza è nel flussometro per lo scarico delle perdite. Un aumento graduale del flusso di sfiato indica un deterioramento della tenuta e fornisce settimane di preavviso, se il monitoraggio è installato e monitorato.

Tre regole di sicurezza universali: indipendentemente dal tipo di compressore scelto

In ogni sito che ho visitato nel mondo, che si tratti di un compressore d'aria a vite in una miniera australiana, di un compressore a pistoni in un impianto di gas russo o di un'unità centrifuga in una raffineria tedesca, queste tre regole valgono:

1.  Valvole di isolamento manuali allo scarico del compressore.Gli arresti elettronici possono fallire. Una valvola a sfera fisica o una valvola a saracinesca sulla flangia di scarico offre agli operatori la possibilità di isolare il compressore dal sistema durante le emergenze, anche se il sistema di controllo non risponde.
2. Vetro spia su sistemi lubrificati.Nei compressori a vite a bagno d'olio, il vetro spia della linea di ritorno dell'olio è un dispositivo di sicurezza semplice e trascurato. Se non si riesce a vedere il flusso dell'olio durante il funzionamento sotto carico, la linea di recupero dell'olio è bloccata. Senza questa conferma visiva, il compressore perderà gradualmente olio, portando alla fame dei cuscinetti. Consiglio di specificare un vetro spia su ogni compressore d'aria a vite inondato d'olio come elemento pubblicitario standard.
3.  Registrazioni di calibrazione per ogni sensore di pressione e temperatura.Non posso sottolinearlo abbastanza. Un sensore che legge una temperatura minima di 5°C vanificherà l'intera configurazione di sicurezza. Assicurati che il tuo fornitore fornisca certificati di calibrazione di fabbrica riconducibili agli standard internazionali (ISO 17025). Inoltre, pianifica la ricalibrazione annuale: questo è l'investimento per la sicurezza più conveniente che puoi fare.

Fare la scelta finale: una matrice decisionale basata sul proprio dovere

Se sei nella fase di pianificazione di una nuova stazione di compressione, ecco un quadro semplificato che condivido con i clienti durante le valutazioni del sito:

Perché questo è importante: oltre la conformità

Ho lavorato su sistemi di compressione in sei continenti. Gli operatori di maggior successo non vedono la configurazione della sicurezza come una linea di costo. Lo vedono come un'assicurazione che ripaga in termini di operatività, prevedibilità della manutenzione e fiducia del personale.

Un compressore d'aria a vite configurato correttamente con un'adeguata protezione termica e filtro durerà dai tre ai cinque anni più a lungo di un'unità mal configurata, con il 40% in meno di arresti non pianificati. Un compressore a pistone ben strumentato ti avviserà di un intercooler guasto settimane prima che diventi un pericolo di incendio. Un'unità centrifuga protetta da sovratensioni manterrà intatte le tubazioni per l'intera durata prevista di 20 anni
